Проводка ДВС Kia Ceed JD

В Kia Ceed косы ДВС отличаются в зависимости от поколения двигателя. В JD использовались два разных двигателя — G4FG (дорестайлинг, двигатель MPI), G4FD (рестайлинг, двигатель GDI).

Для G4FG используется коса моторного отсека с артикулом 91410-A2051 / 91410-A2052 и также более общая 91410-A2030 / 91410-A2031. Отдельные элементы косы имеют разные индексы на конце.

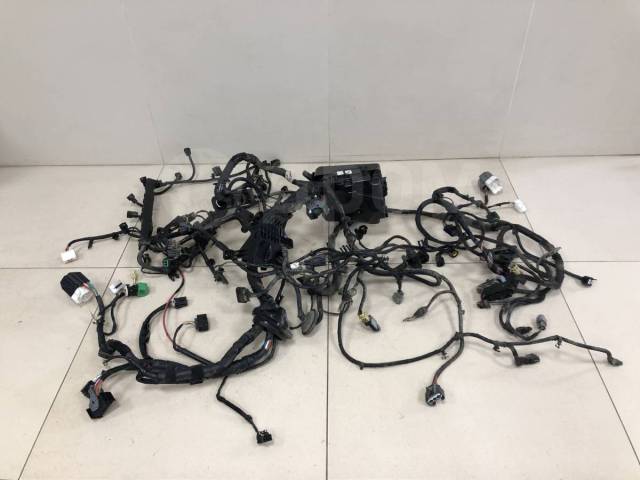

Проводка двс Kia Ceed JD 2012-2018 [91410A2051, 91201A2032, 91870A2010] 91410A2051 на Дроме

Трубопровод хладагента кондиционера
Проводка двигателя для G4FG

Трубопровод хладагента кондиционера
Проводка двигателя для G4FD

Также следует знать, что в MPI одна единая коса ДВС, а в GDI — несколько разных, в частности отдельная коса на катушки зажигания (273502B000, любой двигатель) и отдельная съемная на форсунки (35341-2B100, GDI).

Все жгуты в JD дорестейлинг передней проводки (подкапотные жгуты) начинаются с цифр 91200, после чего следует код конкретного жгута, которых очень много, в частности 91201-A2032.

Трубопровод хладагента кондиционера

Проводка салона нумеруется первыми цифрами с 91100, основной представитель группы — 91120-A2010.

Трубопровод хладагента кондиционера

Проводка пола нумеруется с цитр 91500, конкретный начальный артикул группы — 91500-A2010

Трубопровод хладагента кондиционера

Другие парт-номера, которые могут вам понадобиться:

  • Коса моторная на форсунки (G4FD, GDI), на MPI такой нет вообще, смотрите картинку выше.
    353412B100
  • Жгут проводов моторного отсека / проводка передней консоли салона (рестайлинг G4FD)
    91310A2010
  • Проводка бампера задн
    91890A2110
  • Проводка двери багажника
    91680A2040
  • Проводка двери передн прав
    91610A2060
  • Проводка двери передней правой (5ти дверный кузов)
    91616A2380
  • Проводка заднего бампера
    91890A2120
  • Проводка кузова
    91545A2785
  • Проводка моторного отсека
    91416A2020
  • Проводка моторного отсека
    91210A2035
  • Проводка под торпедо
    91104A2782
  • Проводка подкапотная
    91201A2085
  • Проводка подкапотная
    91240A2527, 91850A2231
  • Проводка салона
    91710A2200
  • Проводка аккумулятора
    91850A2050
